激光雷达
FT-2000机载激光雷达长测距高精度机载激光雷达系统，可搭载于多种载荷。
Product Introduction
产品介绍

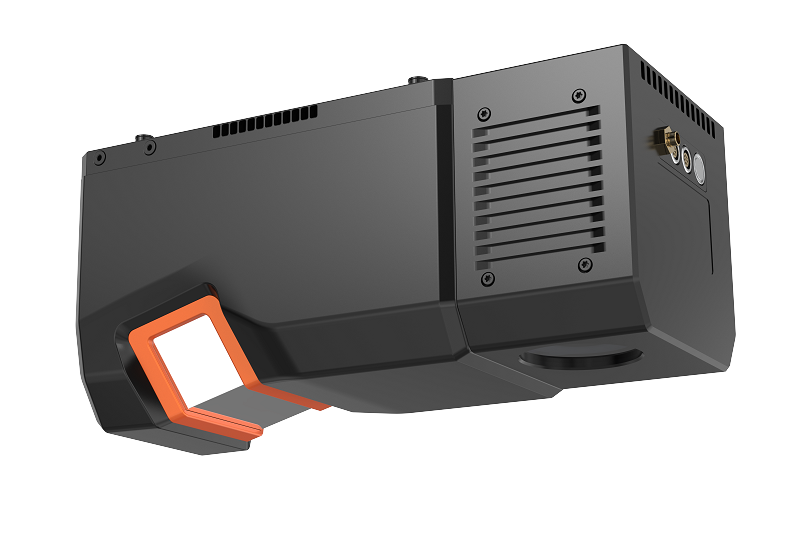

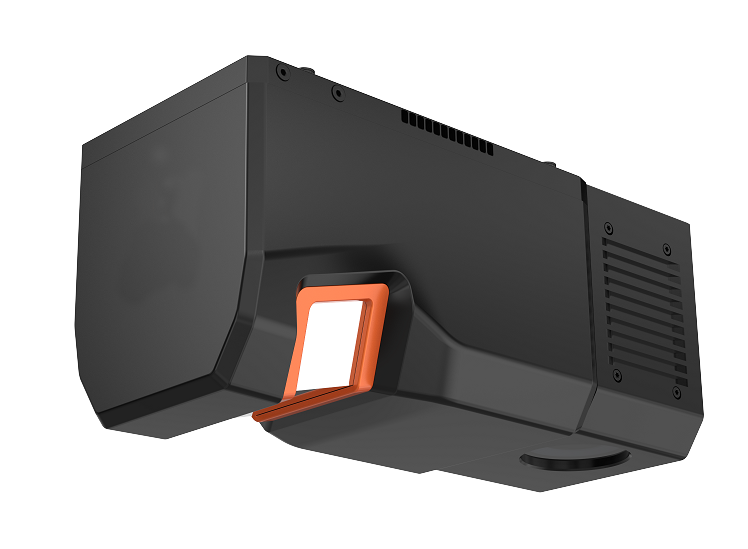

FT-2000是一款高性能机载激光雷达系统，整机高度集成，重量≤3.1kg（含IMU、GNSS、存储、相机），可适配各类无人机平台。最远测距达2520m（80%反射率），重复精度3mm@100m，支持16次回波，具备超强植被穿透能力；75°视场角与最高2000kHz点频，搭配ALV(Anti-LightVelocity)即实时在线抗光速限制解算处理功能，大幅提升点云密度与作业效率。广泛应用于地形测绘、电力巡检、实景三维等领域，是长距离高精度三维数据采集的核心装备。
Specification parameter
规格参数
光学参数
|
激光等级 |
1级 |
|
激光波长 |
1550nm |
|
光束发散度 |
0.5mrad |
|
测量范围 |
10m~2520m@80% |
|
激光发射频率 |
100K~2000K |
|
扫描视场角 |
75° |
|
角分辨率 |
0.001° |
|
测距方式 |
脉冲-相位式 |
|
扫描线速度 |
80-400线/秒 |
激光测量
|
重复精度 |
3mm@100m(10) |
|
多回波 |
16次回波 |
|
灰度 |
8bit(辐射校正) |
POS精度
|
姿态精度(RMS) |
(R;P;H):0.005°;0.005°;0.01° |
|
后处理定位精度 |
水平：0.01m;高程：0.02m |
|
数据更新频率 |
600Hz |
相机
|
像素 |
4500万 |
|
焦距 |
18mm |
|
视场角 |
长边90°;短边67° |
|
触发频率 |
最高2HZ(可支持单触拍照) |
尺寸
|
设备重量 |
≤3.1kg(含IMU\GNSS\存储\相机) |
|
尺寸 |
长*宽*高：285*127*140.9mm |
工作环境
|
存储温度 |
-20℃~+50℃ |
|
操作温度 |
-20℃~+50℃ |
|
光线条件 |
自然环境 |
|
湿度 |
无冷凝 |
|
防护等级 |
Ip64 |
电源
|
额定电压 |
24VDC(满足20V~32V输入范围) |
|
功耗 |
约70W |
数据接口
|
TCP/IP |
千兆网 |
|
GNSS信号接收 |
SMA(内螺纹公头) |
